ترموکوپل نوع K

ترموکوپل نوع K چیست و در چه محیط های استفاده می شود؟

ترموکوپل نوع K نوعی از سنسورهای دما است که به نام های ترموکوپل تیپ K، تایپ K و سِری کا شناخته میشوند. این تایپ جزو یکی از انواع مهم سنسورهای اندازه گیری دما بوده و جزو محبوب ترین، رایج ترین و پراستفاده ترین تایپ ها در بین سایر تایپ های دیگر حسگر دما ترموکوپل محسوب می گردند.

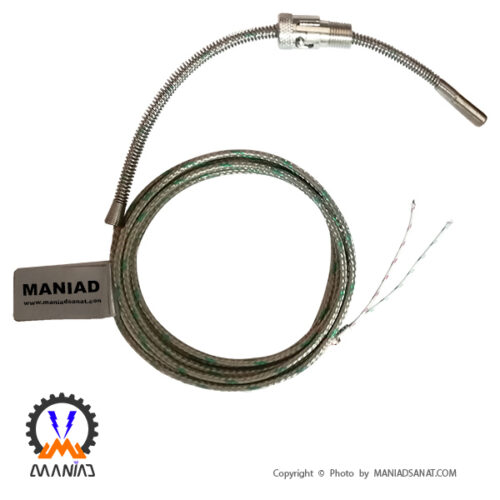

کاوشگرهای دمای تایپ K، ساختاری بادوام و مقاوم داشته و معمولاً توسط یک غلاف محافظ فولاد ضد زنگ 310، 316 یا 316L با عایق معدنی انعطاف‌پذیر محافظت شده اند که می‌ توانند خم و به گونه‌ ای باشند که برای طیف گسترده‌ ای از کاربردها مناسب باشد. این سِری از حسگرهای سنجش دما، دارای یک اتصال گرم عایق بندی شده برای کاهش تداخل الکتریکی و یک اتصال رزوه ای M8 x 1 میلی متر با درجه حرارت 200 درجه سانتی گراد است.

لازم بذکر است که قیمت ترموکوپل های نوع K به عوامل مختلفی بستگی دارد و معمولاً لیست قیمت از قیمت 500,000 تومان شروع می می شود.

سنسورهای تایپ K در صنایع زیر به وفور استفاده می شوند:

• صنایع غذایی
• نفت، گاز، پالایش و پتروشیمی
• فرآورده های صنعتی
• صنایع پزشکی
• کنترل ردیابی لوله
• عملیات حرارتی صنعتی
• صنایع و تجهیزات بسته بندی
• اندازه گیری دمای مایعات
• کنترل دمای مایع خنک کننده
• کنترل دمای فر
• صنایع فولاد
• صنایع مس و آهن
• و بسیاری محیط های دیگر

برای مشاهده لیست قیمت انواع سنسورها، بر روی قیمت ترموکوپل کلیک کنید.

فاکتورهای کلیدی در خرید ترموکوپل تیپ K

قبل از خرید سنسور ترموکوپل نوع K، حتماً بایستی مشخصات دقیق سنسور درخواستی تان و چندین فاکتور کلیدی را مدنظر قرار داده و مطمئن شوید که با نیازهای شما سازگار است. سپس، قیمت و شرایط خرید را از چندین شرکت سازنده و تأمین کننده بپرسید و آن ها با هم مقایسه کرده تا بتوانید بهترین انتخاب را داشته باشید. در ادامه بررسی 10 فاکتور کلیدی در خرید این محصولات را بیان می کنیم:

1. محدوده دمایی
2. میزان دقت اندازه گیری
3. زمان پاسخدهی
4. شکل ظاهری و استفاده از غلاف محافظ
5. نوع کانکتور
6. عوامل محیطی
7. کیفیت
8. قیمت
9. کالیبراسیون
10. شهرت برند سازنده یا تأمین کننده

اگر حتی یک بار برای خرید و استعلام قیمت سنسور ترموکوپل مدل K با کارشناسان حوزه برق صنعتی صحبت کرده باشید، حتماً آن ها هم تایپ یا تیپ K را هنگام مشاوره به شما عزیزان پیشنهاد داده اند. (البته در اینجا ذکر این نکته بسیار ضروری است که محدوده دمایی محیط موردنظرتان که قرار است اندازه گیری گردد، بسیار مهم است و مشاوران حوزه برق صنعتی، متناسب با نیاز شما، پیشنهادات لازم را ارائه می کنند)

نکته مهم: ترموکوپل های نوع K، جزو ارزانترین محصولات در بین سِری های دیگر محسوب می گردند و می توانند دمای بالا را با هزینه بسیار پایین اندازه گیری کنند. از آنجا که خطی بودن ویژگی های نیروی الکتروموتور عالی است و مقاومت در برابر حرارت و مقاومت در برابر خوردگی زیاد است، ابتدا استفاده از جفت های حرارتی تایپ K را برای کصرف خود در نظر می گیریم.

رنج دمایی ترموکوپل نوع K چقدر است؟

میزان دامنه یا محدوده دمایی در حسگرهای دمایی سِری K از 270- (فارنهایت 454.0000-) الی 1372+ درجه سانتیگراد (2501.600 فارنهایت) است. یعنی اگر دمای موردنظرتان در این محدوده است، می توانید از این نوع از سنسورهای دما به راحتی و بدون هیچ گونه مشکلی استفاده نمایید.

حداکثر دمای کار یک جفت حرارتی تیپ کا، در درجه اول توسط گیج مورد استفاده برای ساخت آن تعیین می شود. گیج استانداردی برای تعیین قطر سیم یا کابل است. در ترموکوپل ها بزرگترین گیج 8 AWG یا 3.2 میلی متر قطر و باریک ترین گیج 30 AWG است که قطر آن 0.25 میلی متر است.در جدول زیر حداکثر محدوده دمایی گیج ها را مشاهده می کنید، هرچه سیم ضخیم تر باشد، بزرگتر خواهد بود.

نکته مهم: ترموکوپل تایپ K می تواند دمای بالای 1000 درجه سانتی گراد را برای طولانی مدت و دمای 1200 درجه سانتی گراد را برای کوتاه مدت بدون مشکل اندازه گیری نماید.

از چه نوعی سنسوری استفاده کنم (هد دار یا سیمی)؟

کاوشگرهای دما ترموکوپل از لحاظ شکل ظاهری به 2 صورت سیمی و هد دار ارائه می شوند. اینکه که از نوع هد دار یا سیمی استفاده می کنید، بسته به مکانی است که قرار است حسگر دما در آنجا نصب گردد. به طور گسترده در کاربردهای عمومی استفاده می شود که در آن حساسیت دما به حدود 41μV / ˚C نیاز دارد. دقت نوع K ± 2.2 C٪ (0.75٪) است. دقت ترموکوپل به انحراف در آلیاژها نیز بستگی دارد.

نکته: اگر قرار است دماسنج یا جفت گرمایی را در دمای زیر صفر (0) درجه سانتیگراد  استفاده کنید، نیاز است که از متریال خاصی برای افزایش سنجش دقت اندازه گیری، استفاده کنید. همچنین محدوده های خاص خطا ( Special Limits Of Error) در دماهای زیر صفر درجه در این نوع از جفت های دمایی مشخص نشده است.

جنس متریال ترموکوپل تیپ K یا تایپ کا

ترموکوپل های تیپ K یا تایپ K از دو رسانای مبتنی بر Chromel و Alumel ساخته شده اند، این دماسنج های اندازه گیری دما در برابر خوردگی یا خورندگی مقاوم بوده و تقریباً برای همه مصارف صنعتی بسیار مناسب اند. همچنین آلیاژ آن به صورت کروم-نیکل است. پایه مثبت (+) غیر مغناطیسی و پایه منفی (-) آن مغناطیسی است. یک عیب جفت های حرارتی تایپ کا این است که در برابر گوگرد آسیب پذیرند. (پس از قرار دادن این تجهیزات در معرض محبط های حاوی گوگرد، جداً اجتناب کنید).

مرور: پایه مثبت ترموکوپل نوع K از 90 درصد نیکل و 10 درصد کروم تشکیل شده است. پایه منفی هم از حدود 95% نیکل، 2% آلومینیوم، 2% منگنز و 1% سیلیکون تشکیل شده است. هادی مثبت زرد رنگ بوده و ماده ای غیر مغناطیسی است. همچنین هادی منفی قرمز رنگ است و ماده ای مغناطیسی است.

مقاومت در جفت های گرمایی سِری K

ترموکوپل ها با مقاومت خاصی تولید نمی شوند، این تجهیزات، دما را بر اساس ولتاژ خروجی ای که ایجاد می کنند، اندازه گیری می کنند. مقاومت با اندازه رسانا و تا حدودی با میزان هادی استفاده شده تفاوت دارد. با این حال، ترموکوپل نوع k را نمی توان در مایعات با خاصیت کاهش استفاده کرد. در غیر این صورت به سرعت زنگ می زند و آسیب می بیند. اگرچه دقت اندازه گیری آن کمی کمتر است، اما می تواند به طور کامل نیازهای اندازه گیری دمای صنعتی را برآورده کند.

ویژگی های مهم حسگر دما ترموکوپل تیپ K

حساسیت: ترموکوپل های نوع K در مقایسه با سایر انواع ترموکوپل حساسیت متوسطی دارند. این بدان معنی است که تغییر ولتاژ نسبتاً کمی در پاسخ به تغییرات دما ایجاد می کند که ممکن است بر دقت اندازه گیری تأثیر بگذارد.

دقت: ترموکوپل نوع K در محدوده دمایی متوسط ​​دقت خوبی دارد. با این حال، دقت آنها ممکن است در دماهای شدید به دلیل غیرخطی بودن ذاتی ترموکوپل و خواص مواد مورد استفاده کاهش یابد.

قطبیت و اتصال: ترموکوپل های نوع K هیچ قطبی ندارند، به این معنی که می توان آنها را به صورت متقابل به یک ابزار اندازه گیری متصل کرد. با این حال، توجه به اتصال صحیح کابل های حرارتی برای جلوگیری از خطاهای اندازه گیری مهم است.

حساسیت به اکسیداسیون: آلومینیوم، یکی از فلزات مورد استفاده در ترموکوپل های نوع K، به اکسیداسیون در دماهای بالا حساس است. این می تواند بر دقت و طول عمر ترموکوپل تأثیر بگذارد. بنابراین توصیه می شود از پایانه های ترموکوپل محافظت کرده و از قرار گرفتن در معرض شرایط اکسید کننده خودداری کنید.

چرا ترموکوپل نوع K مانیاد صنعت رادین آژند؟

شرکت مانیاد صنعت رادین آژند به عنوان یکی از پیشگامان تولید تجهیزات ابزار دقیق، سنسورهای ترموکوپل‌ نوع K را با بهترین کیفیت و مطابق با استانداردهای جهانی ارائه می‌دهد. تیم ما با بهره‌گیری از دانش فنی پیشرفته، سنسورهایی تولید می‌ کند که نیازهای دقیق شما را پوشش می‌ دهد.

مشاوره خرید و استعلام قیمت انواع ترموکوپل نوع K (کا)

به منظور بررسی مشخصات فنی، مشاوره فنی، خرید و استعلام قیمت و رنج دمایی ترموکوپل نوع K، سری و تایپ کا، با کارشناسان فنی مانیاد صنعت رادین آژند تماس بگیرید. مفتخر هستیم که در زمینه مشاوره فنی قبل از خرید، در خدمت تک تک شما مشتریان گرامی باشیم.

اگر به دنبال اگر به دنبال استعلام قیمت و خرید ترموکوپل نوع K هستید که دقت، دوام و کارایی بالا را ارائه دهد، محصولات مانیاد صنعت رادین آژند، انتخابی ایده‌ آل است. هم‌ اکنون سفارش دهید و از تجربه‌ ای متفاوت در اندازه‌گیری دما لذت ببرید.
